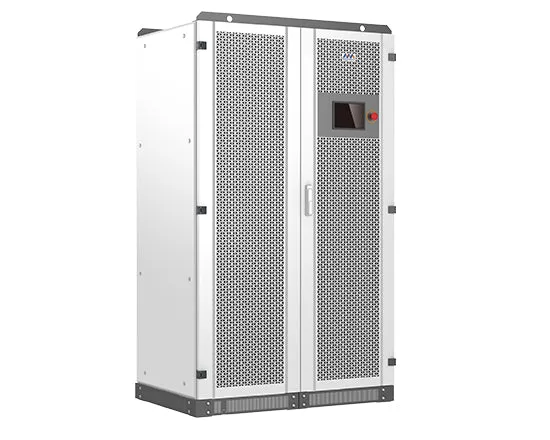

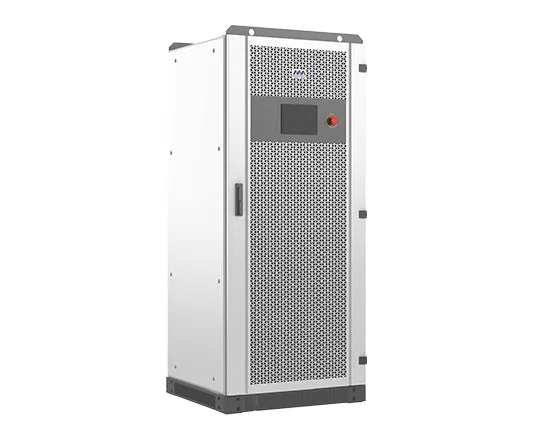

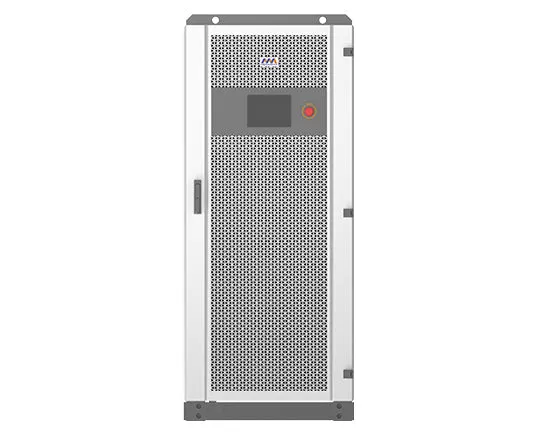

Inverter Ibrido Fotovoltaico MPS

L'inverter ibrido per accumulo fotovoltaico della serie MPS adotta un design integrato, che incorpora controller fotovoltaici, inverter per accumulo di energia e unità di commutazione automatica per il funzionamento connesso alla rete e off-grid. Ciò migliora significativamente l'efficienza dell'implementazione da parte del cliente e riduce i costi di installazione. La capacità fotovoltaica può essere configurata in modo flessibile, migliorando notevolmente la disponibilità del sistema, rendendolo adatto all’implementazione in aree remote e isole con infrastrutture elettriche relativamente deboli.

Specifiche tecniche	Modello inverter
	MPS0030	MPS0050	MPS0100	MPS0150	MPS0250	MPS0500
CA (sulla rete)
Potenza massima in uscita (kVA)	33	55	110	165	275	550
Potenza nominale (kW)	30	50	100	150	250	500
Tensione nominale (V)	400
Corrente nominale (A)	43	72	144	216	361	722
Intervallo di tensione (V)	320-460
Frequenza nominale (Hz)	50/60
Gamma di frequenza (Hz)	45 ~ 55 / 55 ~ 65
THDi
Fattore di potenza	1 in ritardo~1 in anticipo
Collegamento AC	3W+N+PE
Rapporto del trasformatore	100/400		270/400			315/400
CA (fuori rete)
Potenza di uscita nominale (kVA)	33	55	110	165	275	550
Potenza nominale (kW)	30	50	100	150	250	500
Tensione nominale (V)	400
Corrente nominale (A)	43	72	144	216	361	722
TH Du	≤1% lineare; o ≤5% non lineare
Frequenza nominale (Hz)	50/60
Capacità di sovraccarico	110% a lungo termine
Ingresso fotovoltaico
Tensione di ingresso massima FV (V)	1000
Potenza massima FV (kW)	60/120		120/180/240		300/360	600/660/720
Intervallo di tensione MPPT (V)	250-850
Intervallo di tensione MPPT a pieno carico (V)	450-850
batteria
Intervallo di tensione della batteria (V)	250 ~ 850	320 ~ 850	420 ~ 850			500 ~ 850
Massimo. potenza di carica (kW)	60/120		120/180/240		300/360	600/660/720
Dati generali
Dimensioni L*P*A(mm)	800 * * 800 1900		1,200 * * 800 2,050		(600*720*2,050)*1+ 1,200*800*2,050	(600*720*2,050)*2+ 1,600*1050*2,050
Peso (kg)	620/650	720/750	1,120/1,150/1,180	1,250/1,280/1,310	1,980/2,010	3,265/3,295/3,325
Temperatura di funzionamento (℃)	-30 ~ 55
Umidità relativa	0 ~95% senza condensa
Grado di protezione	IP20
Emissione di rumore (dB)	<70
Altitudine operativa (m)	5,000(>3,000 Declassamento)
Raffreddamento	Raffreddamento ad aria
Visualizzazione e comunicazione
Display	Touchscreen LCD
Comunicazione BMS	RS485, PUÒ
Comunicazione EMS	RS485, TCP / IP
Certificati	EN62109-1/-2， EN62477-1, EN61000-6-2, EN61000-6-4, South Africa NRS097-2-1:2017, Pakistan e India IEC61727, IEC62116,IEC 61683

Caratteristiche

Sicurezza e affidabilità

Il prodotto è stato sottoposto a varie certificazioni di test, tra cui EN62109-1/-2, EN62477-1, EN61000-6-2, EN61000-6-4, Sud Africa NRS097-2-1:2017, Pakistan e India IEC61727, IEC62116, IEC 61683, garantendone la sicurezza e l'affidabilità.

Configurazione flessibile

Supporta il collegamento simultaneo di fotovoltaici, generatori diesel, batterie e carichi. Possiede una forte adattabilità ambientale e supporta il black start. Varie modalità operative possono essere configurate in modo flessibile per soddisfare le diverse esigenze.

Funzionamento e manutenzione convenienti

MPS supporta il funzionamento senza operatore e viene fornito con un pannello di visualizzazione digitale HMI standard, che consente il monitoraggio intuitivo di parametri fondamentali come potenza, corrente e tensione. Ciò consente una rapida valutazione del funzionamento e dello stato delle apparecchiature. In combinazione con l'EMS basato su cloud, è possibile il monitoraggio remoto, rendendo il funzionamento e la manutenzione più convenienti.
