H098-1mwh Apparecchiature per lo stoccaggio dell'energia C&I su larga scala containerizzate all'aperto

Modello del prodotto	H098-1mwh
Capacità della batteria	1680 Ah/598.4 V (1005.3 KWh)
potenza nominale	150KW
Potenza di picco	165KW
La tensione della batteria suonò	467.5-682.5V
corrente	216A
Uscita di corrente massima	238A
Dimensioni (L * W * H)	6058 * * 2438 2591mm
Peso	16200 kg
Tipo di batteria	Listello UFePQ4
Uscita AC	320-460V
Modalità di comunicazione	Supporta la connessione WIFI Bluetooth con l'APP mobile
Communication	RS485/CAN
Durata del ciclo della batteria	Dopo 3000 cicli, la capacità rimanente è ancora superiore all'80%
Protezione dello sistema	Sovratemperatura/Sopratensione/Sopracorrente/Sovraccarico/Scarica eccessiva/Cortocircuito del carico/Protezione da sovraccarico
Temperatura di scarico	-20 ℃ -50 ℃
Temperatura di carica	-5 ℃ ~ 50 ℃
Immagazzinamento	La temperatura ambiente consigliata varia da 0 ℃ a 45 ℃
Standard di certificazione	CE / FCC / ROHS

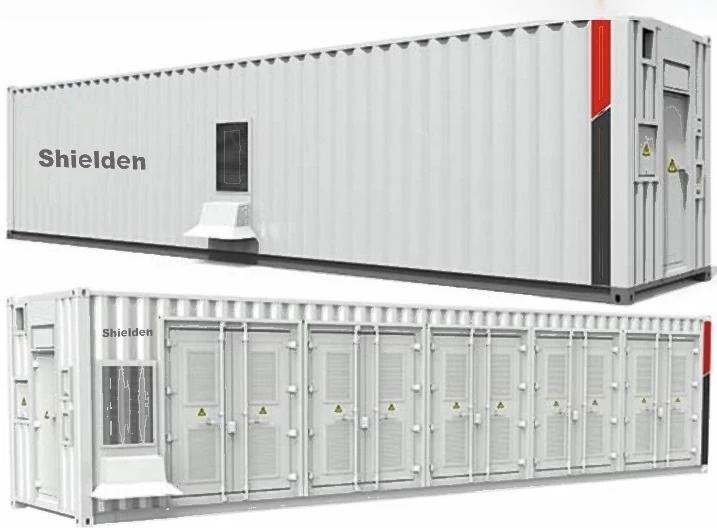

Composizione del sistema di accumulo dell'energia containerizzato H098-1MWH

Prendendo come esempio il sistema di accumulo dell'energia in container H098-1MWH, il sistema è generalmente costituito da un sistema di batterie di accumulo di energia, un sistema di monitoraggio, un'unità di gestione delle batterie, uno speciale sistema di protezione antincendio, uno speciale condizionamento d'aria, un convertitore di accumulo di energia e un trasformatore di isolamento, infine integrato in un Contenitore da 40 piedi.

Sistema batteria: consiste principalmente nel collegamento in serie-parallelo delle celle della batteria, prima di tutto una dozzina di gruppi di celle attraverso il collegamento in serie-parallelo della scatola batteria, quindi la scatola batteria attraverso il collegamento in serie della serie del pacco batteria e potenziamento la tensione del sistema e, infine, il collegamento in parallelo della serie di pacchi batteria per migliorare la capacità del sistema e l'integrazione dell'installazione nell'armadio batterie.

Sistema di monitoraggio: Realizza principalmente le funzioni di comunicazione esterna, monitoraggio dei dati di rete e acquisizione, analisi ed elaborazione dei dati per garantire l'accuratezza del monitoraggio dei dati, l'elevata precisione del campionamento di tensione e corrente, la velocità di sincronizzazione dei dati e l'esecuzione rapida dei comandi di controllo remoto. L'unità di gestione della batteria è dotata di rilevamento della tensione e della corrente di una singola unità ad alta precisione per garantire la tensione bilanciata del modulo cella batteria ed evitare la generazione di correnti circolanti tra i moduli batteria, che influiscono sull'efficienza operativa del sistema.

Sistema antincendio: Al fine di garantire la sicurezza dell'impianto, il container è dotato di uno speciale sistema antincendio e di climatizzazione.

Attraverso il sensore di fumo, il sensore di temperatura, il sensore di umidità, le luci di emergenza e altre apparecchiature di sicurezza per rilevare l'allarme antincendio ed estinguere automaticamente l'incendio; sistema di climatizzazione dedicato in base alla temperatura ambiente esterna, attraverso la strategia di gestione termica per controllare il sistema di raffreddamento e riscaldamento dell'aria condizionata, per garantire che la temperatura all'interno del contenitore sia nella zona giusta, per prolungare la durata della batteria.

Convertitore di accumulo di energia: È un'unità di conversione dell'energia che converte l'alimentazione CC della batteria in alimentazione CA trifase e può funzionare sia in modalità connessa alla rete che off-grid. Nella modalità connessione alla rete, il convertitore interagisce con la rete secondo i comandi di potenza impartiti dal dispacciamento di livello superiore; nella modalità off-grid, il convertitore interagisce con la rete secondo i comandi di potenza impartiti dal dispacciamento di livello superiore.

In modalità off-grid, il convertitore può fornire supporto di tensione e frequenza per i carichi dell'impianto e potenza di black start per alcune fonti di energia rinnovabile.

L'uscita dell'ESC è collegata a un trasformatore di isolamento, che isola completamente il lato primario dal lato secondario dell'elettricità e massimizza la sicurezza del sistema contenitore.
