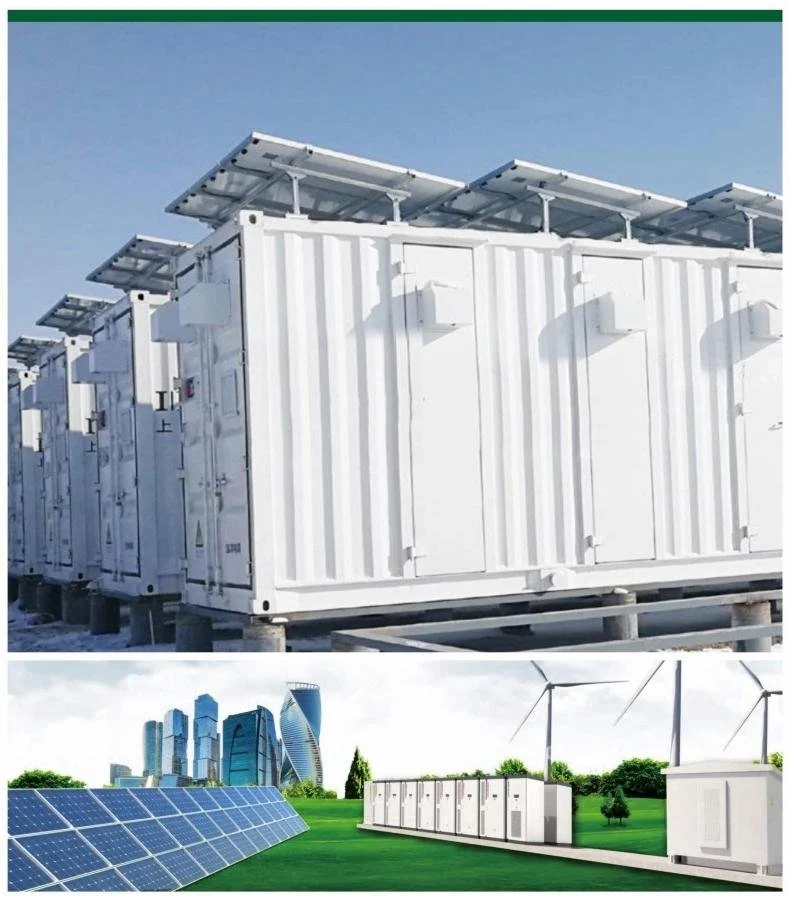

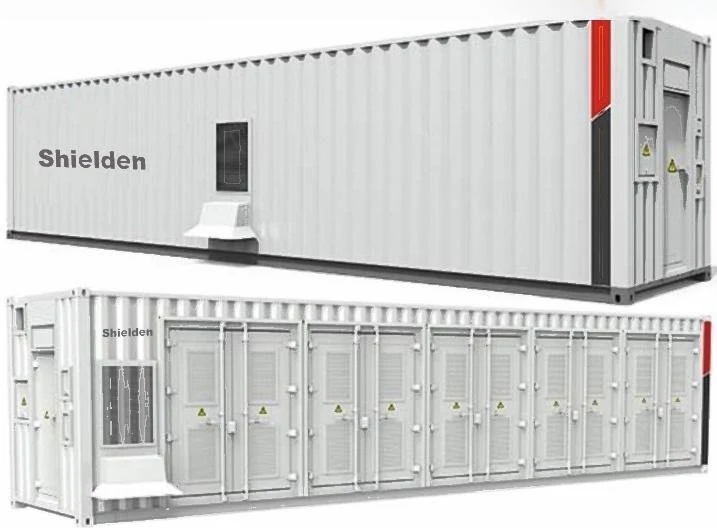

Alimentatore per accumulo di energia in contenitori commerciali H098-500KWh

Modello del prodotto	H098-500KWh
Capacità della batteria	840AhV598.4V 502.6KWh
potenza nominale	100KW
Potenza di picco	110KW
La tensione della batteria suonò	467.5-682.5V
corrente	144A
Uscita di corrente massima	159A
Dimensioni (L * W * H)	6058 * * 2438 2591mm
Peso	11500 kg
Tipo di batteria	Listello UFePQ4
Uscita AC	320-460V
Modalità di comunicazione	Supporta la connessione WIFI Bluetooth con l'APP mobile
Communication	RS485/CAN
Durata del ciclo della batteria	Dopo 3000 cicli, la capacità rimanente è ancora superiore all'80%
Protezione dello sistema	Sovratemperatura/Sopratensione/Sopracorrente/Sovraccarico/Scarica eccessiva/Cortocircuito del carico/Protezione da sovraccarico
Temperatura di scarico	-20 ℃ -50 ℃
Temperatura di carica	-5 ℃ ~ 50 ℃
Immagazzinamento	La temperatura ambiente consigliata varia da 0 ℃ a 45 ℃
Standard di certificazione	CE / FCC / ROHS

Componenti di progettazione del contenitore di accumulo di energia H098-500KWh

1, magazzino batterie: il magazzino batterie comprende principalmente batterie, rack batterie, armadi di controllo BMS, armadi antincendio in eptafluoropropano, aria condizionata per la dissipazione del calore, illuminazione con rilevamento del fumo, telecamere di monitoraggio e così via. Le batterie devono essere dotate del corrispondente sistema di gestione BMS.

Il tipo di batteria è UFePQ4 Batten e il condizionatore d'aria di raffreddamento può essere regolato in tempo reale in base alla temperatura nel magazzino. La telecamera di sorveglianza può monitorare a distanza lo stato di funzionamento delle apparecchiature nel magazzino. È possibile creare un client remoto, tramite il client o l'app, per monitorare e gestire lo stato di funzionamento delle apparecchiature nel magazzino, lo stato della batteria e così via.

2, magazzino attrezzature: il magazzino attrezzature comprende principalmente il quadro elettrico PCS e EMS. Il PCS può controllare il processo di carica e scarica, la conversione AC e DC, in assenza di condizioni di rete può essere collegato direttamente all'alimentazione del carico AC.

Gli EMS nell'applicazione del sistema di accumulo dell'energia, la loro funzione e il loro ruolo sono più importanti. Nella rete di distribuzione, EMS raccoglie principalmente lo stato di potenza in tempo reale della rete attraverso la comunicazione con contatori intelligenti e monitora la variazione della potenza del carico in tempo reale. Controlla la generazione automatica di energia e valuta lo stato del sistema energetico.

All'interno del sistema da 1 MWh, il rapporto tra PCS e batteria può essere 1:1 o 1:4 (accumulo di energia PCS 250 kWh, batteria 1 MWh).

Il design termico del convertitore containerizzato da 1 MW adotta il design dell'uscita dell'aria in avanti e all'indietro, adatto per centrali elettriche di accumulo di energia in cui tutti i PCS sono collocati nello stesso contenitore. Il design complessivo integrato e ottimizzato dell'allineamento del sistema di distribuzione dell'energia, dell'accesso per la manutenzione e del design di dissipazione del calore all'interno del container facilita il trasporto a lunga distanza e riduce i costi di manutenzione a posteriori.
